Entwodiksyon pwodwi:
Izolan pòs estasyon konpoze yo lajman aplike nan dekoneksyon, aparèy nan estasyon transfòmatè elektrik, estasyon konvètisè ak ba otobis tubulè - ak lòt ekipman prensipal. Avèk anpil avantaj espesyal, izolan pòs estasyon konpoze ap ogmante pati nan mache li yo. Dapre konpayi estanda Q/GDW-383 SMART CONVERTOR TEKNOLOJI GID, ki deklare pa State Grid Corporation nan Lachin, "ekipman prensipal yo ta dwe ak segondè fyab, aplike materyèl konpozisyon kòm izolasyon ekstèn, ak apwopriye pou anviwònman an k ap travay.
Dapre kondisyon kliyan yo, izolasyon pòs ka fèt pou vòltaj 33kV, 69kV, 132kV, 230KV, 300kV, 400kV, 500kV ...
Sitou, izolatè pòs plymer yo itilize pou sipòte ba otobis-nan lakou estasyon transfòmatè sub-, disjoncteurs sipò nan switchgear, ak sipò bank kondansateur elatriye. Izolan pòs plymer sa yo jeneralman sibi koube, torsion ak fòs konpresyon nan sèvis. Yo ka enstale tou orizontal, vètikal, oswa underhung kèk fwa, ak enstalasyon diferan yo pral selon aplikasyon diferan. Yo ka konsepsyon dapre IEC, ANSI ak lòt estanda oswa nan spesifikasyon kliyan, nan faktori a nan GW.
Tablo paramèt pwodwi:

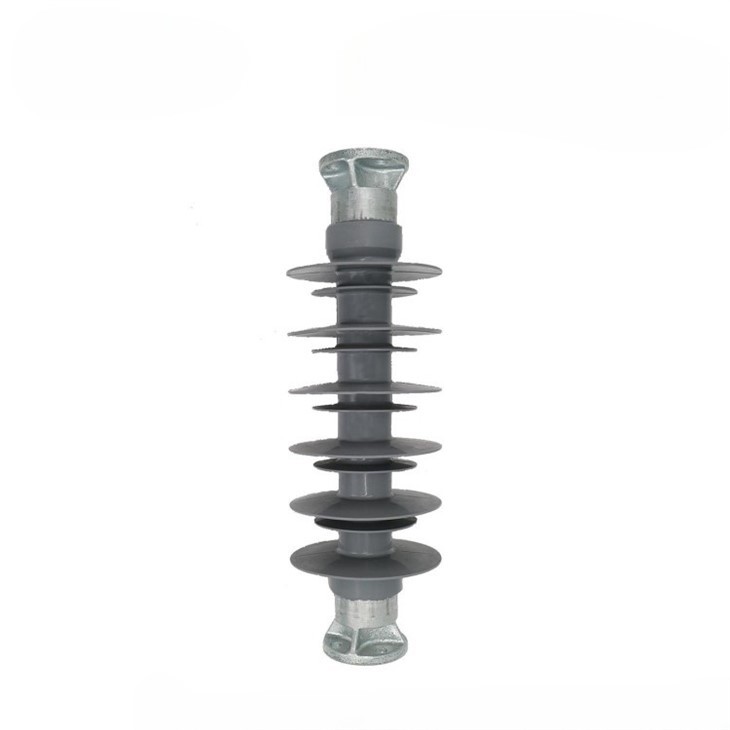

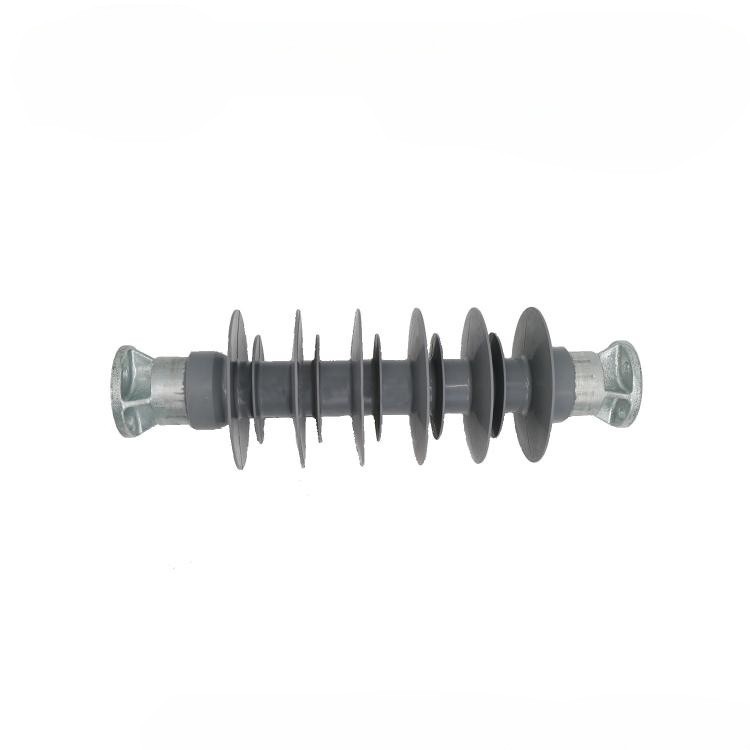

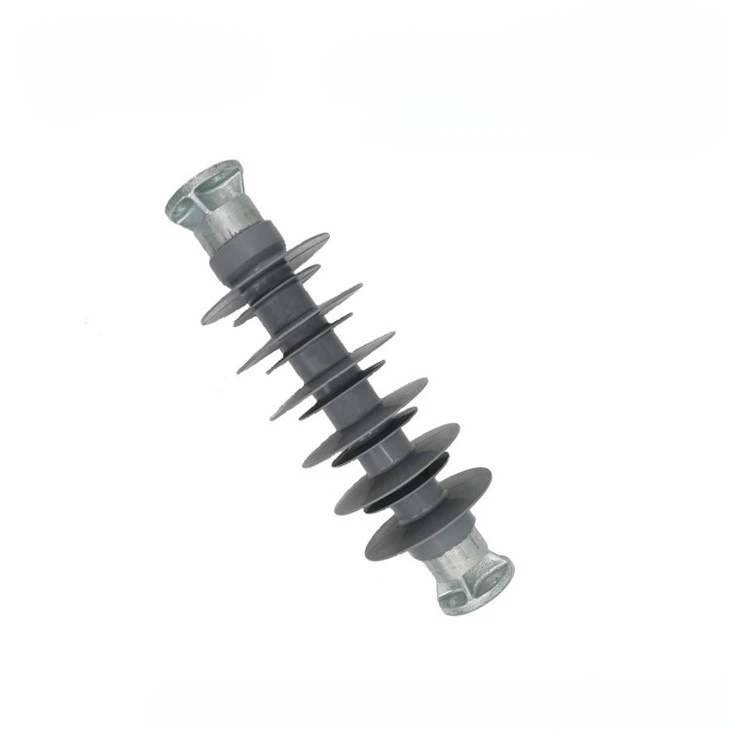

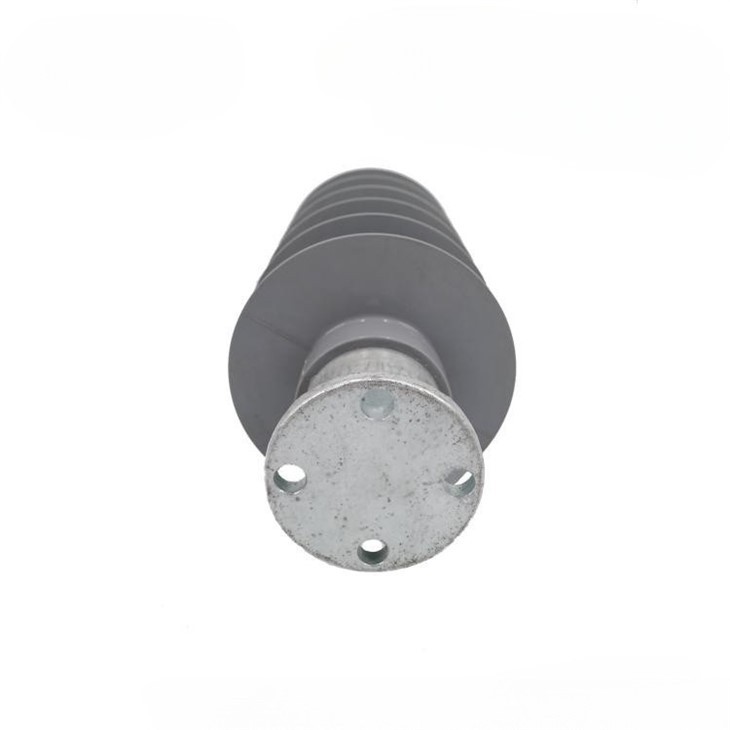

Fig.28 24kv pòs izolan konpoze

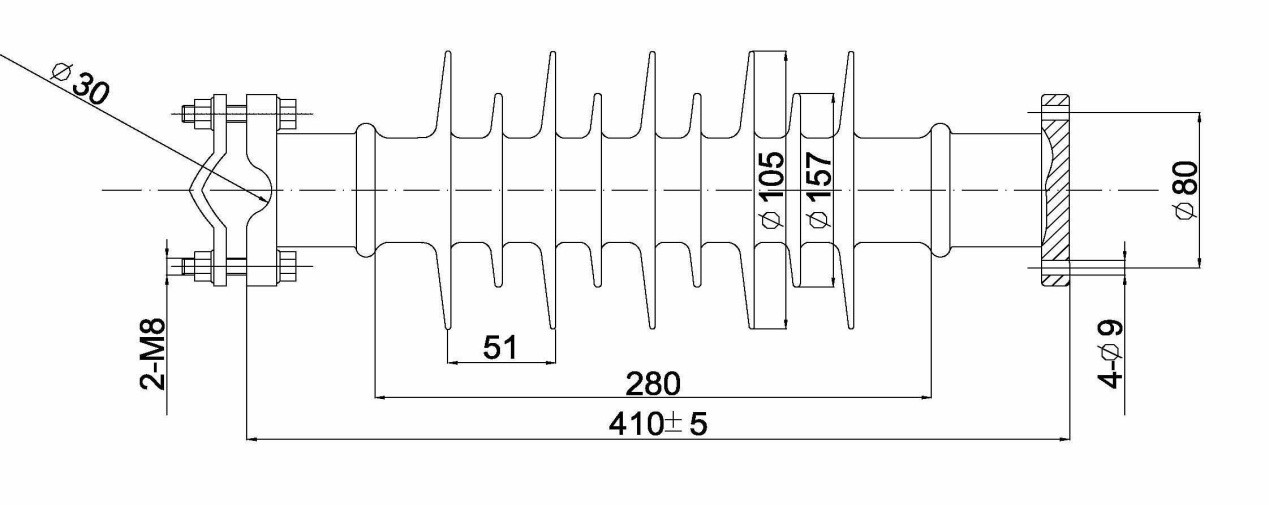

Jeneral dimansyon ak karakteristik 24kv konpoze pòs izolan
|
Non. |
Fig. |
Kalite |
Rated vòltaj KV |
Espesifye mekanik koube chaj KN |
Wotè seksyon H, mm |
Distans arcing minimòm H, mm |
Gwo dyamèt koule D, mm |
Ti dyamèt koule D, mm |
Espas koule B, mm |
Minimòm nominal ranp distans L, mm |
Enpilsyon ekleraj kenbe tèt ak vòltaj Pi gran pase oswa egal a |
Voltaj frekans pouvwa mouye Pi gran pase oswa egal a |
Pwa kg |
|
1 |
28 |
FZ-24/8 |
24 |
8 |
410±5 |
280 |
157 |
105 |
51 |
900 |
150 |
80 |
4.2 |
